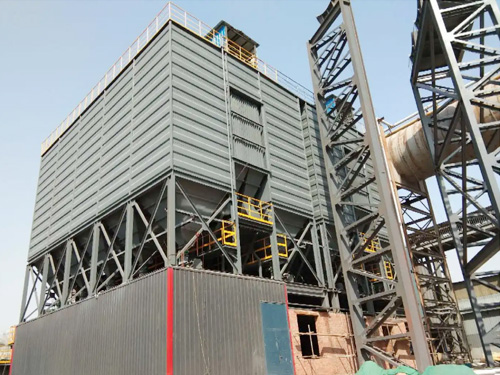

側噴低壓布袋除塵器有上箱體、中箱體、下箱及灰斗，排灰裝置、梯子平臺、脈沖清灰裝置六大部分組成。

1、上箱體包括濾袋可掀的小揭蓋、貯氣包、脈沖閥、提升閥。

2、中箱體包括濾袋、籠骨、進排風管。

3、下箱及灰斗包括立柱、灰斗、檢修孔。

4、排灰裝置包括螺旋輸送機、卸灰閥。

5、梯子平臺包括直爬梯及檢修平臺欄桿。

6、脈動清灰裝置包括具備定阻或定時手動的三種控制方式的控制柜。

側噴低壓布袋除塵器主要結構特點：

1、濾袋上口取消了噴吹管裝置，設備阻力低，安裝、維護換袋簡便；

2、濾袋籠骨可分硬骨架和彈簧骨架二種形式，可適用于不同用戶的各種需求；

3、入口濃度較高可達100g/Nm3，具有大粒粉塵初級沉降作用，可替代二級除塵；

4、采用分室側噴，一只脈沖閥可同時噴吹16條濾袋。較其它脈沖除塵器減少了脈沖閥數量近三分之二；

5、頂部采用可掀起的小揭蓋，在密封的前提下，開啟靈活、自如；

6、噴吹壓力低只需120~180Kpa，便可實現理想清灰，并采用了低壓直通閥的結構形式，易損件使用壽命超過二年。

側噴低壓布袋除塵器工作原理：

含塵氣體由進風口進入進風管內經過沉降后，較大的顆粒及大部份粉塵在初級沉降及自身重力的作用下，沉降至卸灰閥中，并經螺旋輸送機機構將粉塵從出灰口排出。另一部分較細粉塵在引風機的作用下，進入中箱體并吸附在濾袋表面上，潔凈空氣穿過濾袋進入上箱體并流經矩形誘導文氏管匯集在出風箱內從出風管口排出。為了系統的系統的正常運行，除塵器阻力應維持在限定值（1200Pa）的范圍內，故采用清灰來達到抖落粉塵，降低設備阻力的目的。側噴低壓布袋除塵器是采用脈沖控制儀定時控制低壓脈沖閥進行噴吹清灰的方法，使濾袋在其噴吹及誘導氣量的作用下，造成布袋瞬間鼓脹抖落粉塵。
